Capteurs et actionneurs
Les capteurs
Les Capteurs permettent de détecter des
phénomènes physiques
(présence d'un objet, présence d'une chaleur,
présence d'une
lumière...)
Il existe deux grandes familles de capteurs : Les Capteurs
à contact et les Capteurs sans contact.
Dans chacune de ces familles, on trouve à
la fois des Capteurs Logiques et des Capteurs
Analogiques:
- Les Capteurs Logiques :
Ils sont capables de détecter seulement 2 états :
"présent/pas présent", "ouvert/fermé" ... Exemple:

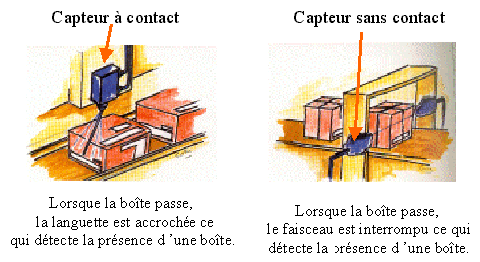

Sur la figure ci-dessus, les deux capteurs sont deux types Logiques
puisqu'ils permettent de détecter ou pas la présence de
la boîte.
- Les Capteurs Analogiques:
Ils peuvent détecter une infinité d'états.
Exemple: Une jauge d'essence est un détecteur de
type Analogique puisqu'il pemet de détecter tout les
états possibles du réservoir d'une voiture.
Exemples de
Capteurs:
- Bouton pressoir : C'est un capteur qui permet de détecter la pression d'un doigt ! Il permet à un utilisateur, par exemple, de démarrer une machine.
- Capteur d'humidité : Ce capteur permet de détecter le niveau d'humidité.
- Capteur de proximité à ultrasons : Ce capteur permet de détecter, grâce aux ultrasons, la présence d'un objet ou d'une personne. On peut l'utiliser, par exemple, dans un système d'alarme pour voiture.
Les actionneurs
Les Actionneurs
permettent de transformer l’énergie reçue en un
phénomène physique (déplacement, dégagement de chaleur,
émission de lumière ...).
Exemples d'actionneurs :
- led : C'est un actionneur qui permet, à partir d'un courant élctrique, de produire un signal lumineux. On l'utilise, par exemple, pour avertir l'utilisateur de l'état de fonctionnement d'une machine.
- Moteur pas à pas : C'est un actionneur qui permet, à partir d'un courant électrique, de faire tourner pas à pas un mécanisme. On l'utilise par exemple dans le lecteur de disquettes d'un ordinateur.
- Buzzer : C'est un actionneur qui permet, à partir d'un courant électrique, de produire un bruit.
