Mon exposé
Le sujet que je vais présenter est "Numériser une image"
Je vais expliquer comment un ordinateur décrypte une image et quels sont les différentces entre les différents formats d'images (jpg,png,tiff,gif)
Numériser une image
A- L'image Numérique
1- Le Pixel
Une image numérique est constituée d'un ensemble de points appelés pixels pour former une image. Le pixel représente ainsi le plus petit élément constitutif d'une image numérique. L'ensemble de ces pixels est contenu dans un tableau à deux dimensions constituant l'image :

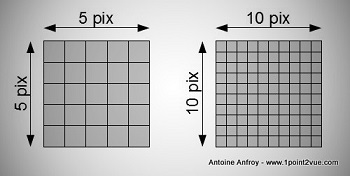

2- La Définition
On appelle définition le nombre de points (pixels) constituant une image: c'est le nombre de colonnes de l'image que multiplie son nombre de lignes. Une image possédant 10 colonnes et 11 lignes aura une définition de 10 x11.
Les Principaux formats d'affichage:
Pour afficher ces images, des formats d'affichages standards ont été définis en fonction de l'évolution des capacités matérielles des carte graphiques et des écrans.
Voici les principaux:
CGA (320 x 200) 4 couleurs.
VGA (640 x 480) 16 couleurs
SVGA (800x600) 256 couleurs
XGA (1024 x 768) 256 couleurs
SXGA (1280 x 1024) en 16milions de couleurs.

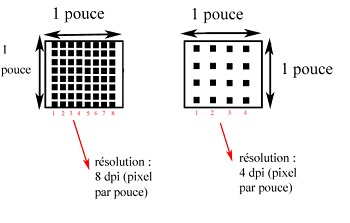

3- La Résolution
- C'est le nombre de points contenu dans une longueur donnée (en pouce). Elle est exprimée en points par pouce en anglais: DPI pour Dots Per Inch. Un pouce mesure 2.54 cm, c'est une unité de mesure britannique.
- La résolution permet ainsi d'établir le rapport entre la définition en pixels d'une image et la dimension réelle de sa représentation sur un support physique (écran, papier...)
Quelques exemples de résolutions fréquemment utilisées:
- Ecrans d'ordinateur: 72 dpi . C'est aussi dans cette résolution que sont les images sur Internet. Résolution non adapté à l'impression!
- Imprimantes grand public: entre 360 dpi et 1400 dpi . Cela permet d'obtenir une qualité tout à fait honorable pour tous les travaux courants (courriers, rapports, etc...)
- Matériel d'impression professionnel: aux minimum 4800 dpi (impression de qualité et grandes tailles pour les affiches).
4- Codage des couleurs:
En plus de sa définition, une image numérique utilise plus ou moins de mémoire selon le codage des informations de couleur qu'elle possède. C'est ce que l'on nomme le codage de couleurs ou profondeur des couleurs, exprimé en bit par pixel (bpp): 1, 4, 8, 16 bits...
B- Les différents modes de couleur

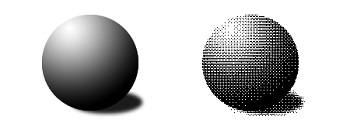

1- Mode Bitmap
Avec ce mode, il est possible d'afficher uniquement des images en deux couleurs: noir et blanc. Il utilise une seule couche.
- Codage en 1 bit par pixel (bpp)
=> Chaque pixel peut donc avoir 2 couleurs possibles : soit noir ou soit blanc
2- Mode niveau de gris
Il permet d'obtenir différentes valeurs de gris, afin d'afficher des images nuancées. Il utilise qu'une seule couche.
- Codage en 8 bits par pixel (bpp)
Chaque pixel peut avoir 256 nuances de gris possibles
- Codage en 16 bits par pixel (bpp)
Chaque pixel peut avoir 65536 nuances de gris possibles

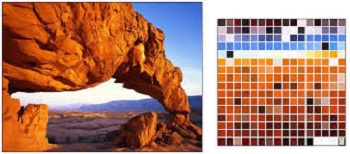

3- Mode couleurs indexées
Il permet d'obtenir jusque 256 couleurs fixes, définies à l'avance dans une palette. Il utilise qu'une seule couche.
4- Mode couleur RVB
Grâce au mélange des 3 couches de couleur, il est possible de reproduire un plus grand nombre de nuances qu'avec une palette en mode couleurs indexées.
- Avec un codage en RVB 8 bits PAR COUCHE: Chaque pixel peut prendre 16,7Milions de couleurs possibles!
- Avec un codage en RVB 16 bits PAR COUCHE: 4 milliards de nuances de couleurs sont possibles!

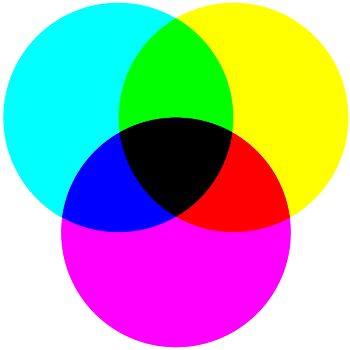

5- Mode couleur CMJN
Comme les écrans d'ordinateur ne peuvent afficher que du RGB, Photoshop sépare les images CMJN en 4 couches (Cyan, Magenta, Jaune et Noir ou chaque couleur est exprimée en pourcentage) et converti le tout en RGB pour être lu sur l'écran.
Cependant le fichier possède bien 4 couches distinctes.
- Avec un codage en CMJN 8 bits PAR COUCHE: 4 milliards de nuances de couleurs sont possibles!
- Avec un codage en CMJN 16 bits PAR COUCHE: 18,446,744,073,709,551,616 nuances de couleurs sont possibles!
C- Différents formats d'images
.TIFF : il permet de stocker des images de haute qualité en noir et blanc, couleurs RVB, CMJN jusqu'à 32 bits par pixels. Il supporte aussi les images indexées faisant usage d'une palette de couleurs, les calques et les couches alpha (transparence).
.JPG : Norme de compression pour les images fixes ; Elle donne la possibilité de sélectionner le taux de compression en fonction du niveau de restitution recherché (qualité réglables sur une échelle de 0 à 12). Elle supprime les informations redondante et les détails fins. Fonctionne en 8 bit/pixel en RVB ou CMJN.
.GIF : C'est un format léger qui peut également contenir des animations. Une image GIF ne peut contenir que 2, 4, 8, 16, 32, 64, 128 ou 256 couleurs parmi 16.8 millions dans sa palette en mode RVB. Elle supporte également une couleur de transparence.
.PNG : il permet de stocker des images en noir et blanc (jusqu'à 16 bits par pixels), en couleurs réelles (True color, jusqu'à 48 bits par pixels) ainsi que des images indexées, faisant usage d'une palette de 256 couleurs. Il offre enfin une couche alpha de 256 niveaux pour la transparence.
En Résumé:
Les caractéristiques de l'image numérique sont donc:
- Sa définition en pixels (pixel = Picture Element), sa résolution en DPI ou PPP. (Dot Per Inch ou Point Par Pouce )
- Son codage ou profondeur de couleur exprimé en bit par pixel (bpp).
- Son mode colorimétrique (RGB ou CMJN), composition des multiples couches.
Formules:
Nombre total de pixels = pixels Largeur x pixels Hauteur.
Résolution = définition / dimension
Définition = résolution x dimension
Dimension = résolution / définition
Nombre total de pixels X codage couleurs (octet) = Poids (octet)
8bit = 1 octet
