Fonctionnement d'un réseau

Le modèle de référence OSI

Au début des années 70, chaque constructeur a développé sa propre solution réseau autour d'architecture et de protocoles privés (SNA d'IBM, DECnet de DEC, DSA de Bull, TCP/IP du DoD,...) et il s'est vite avéré qu'il serait impossible d'interconnecter ces différents réseaux «propriétaires» si une norme internationale n'était pas établie. Cette norme établie par l'International Standard Organization (ISO) est la norme Open System Interconnection (OSI, interconnexion de systèmes ouverts).

Un système ouvert est un ordinateur, un terminal, un réseau, n'importe quel équipement respectant cette norme et donc apte à échanger des informations avec d'autres équipements hétérogènes et issus de constructeurs différents.

Le modèle de référence OSI est une représentation abstraite en couches servant de guide à la conception des protocoles réseau. Il divise le processus de réseau en sept couches logiques, chacune comportant des fonctionnalités uniques et se voyant attribuer des services et des protocoles spécifiques.

7- Application

La couche application permet d'obtenir une connectivité de bout en bout entre des individus dans le réseau humain à l'aide de réseau de données.

6- Présentation

La couche présentation fournit une représentation commune des données transférées entre des services de la couche application.

5- Session

La couche session fournit des services à la couche présentation pour organiser son dialogue et gérer l'échange de données.

4- Transport

La couche transport définit des services pour segmenter, transférer et rassembler les données de communications individuelles entre périphériques finaux.

3- Routage

La couche réseau fournit des services pour échanger les parties de données individuelles sur le réseau entre des périphériques terminaux identifiés.

2- Liaison

Les protocoles de la couche liaison de données décrivent des méthodes d'échanges de trames de données entre des périphériques sur un support commun.

1- Physique

Les protocoles de la couche physique décrivent les moyens mécaniques, électriques, fonctionnels et méthodologiques permettant d'activer, de gérer et de désactiver des connexions physiques pour la transmission de bits vers et depuis un périphérique réseau.

Malheureusement, du fait de la rapidité avec laquelle Internet basé sur TCP/IP a été adopté, ainsi que de la vitesse avec laquelle il s'est développé, le développement et l'acceptation de la suite de protocoles OSI sont restés à la traîne. Même si peu de protocoles développés à l'aide des spécifications OSI font l'objet d'une utilisation répandue aujourd'hui, le modèle OSI à sept couches a apporté des contributions essentielles au développement d'autres protocoles et produits pour tous les types de nouveaux réseaux.

Comparaison des modèles OSI et TCP/IP

Les protocoles qui constituent la suite de protocoles TCP/IP peuvent être décrits selon les termes du modèle de référence OSI. Dans le modèle OSI, la couche d'accès réseau et la couche application du modèle TCP/IP sont encore divisées pour décrire des fonctions discrètes qui doivent intervenir au niveau de ces couches.

Au niveau de la couche d'accès au réseau, la suite de protocoles TCP/IP ne spécifie pas quels protocoles utiliser lors de la transmission à travers un support physique ; elle décrit uniquement la remise depuis la couche Internet aux protocoles réseau physiques.

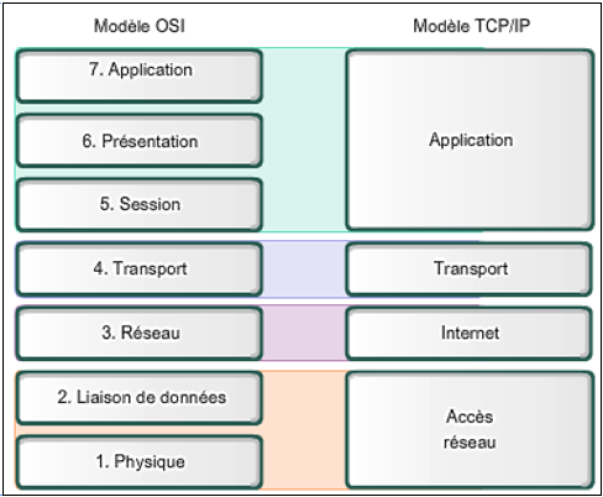

Comparaison OSI - TCP/TP

Les couches OSI 1 et 2 traitent des procédures nécessaires à l'accès aux supports et des moyens physiques pour envoyer des données à travers un réseau.

Les protocoles qui constituent la suite de protocoles TCP/IP peuvent être décrits selon les termes du modèle de référence OSI. Dans le modèle OSI, la couche d'accès réseau et la couche application du modèle TCP/IP sont encore divisées pour décrire des fonctions discrètes qui doivent intervenir au niveau de ces couches.

Au niveau de la couche d'accès au réseau, la suite de protocoles TCP/IP ne spécifie pas quels protocoles utiliser lors de la transmission à travers un support physique ; elle décrit uniquement la remise depuis la couche Internet aux protocoles réseau physiques. Les couches OSI 1 et 2 traitent des procédures nécessaires à l'accès aux supports et des moyens physiques pour envoyer des données à travers un réseau.

Les principaux parallèles entre les deux modèles de réseau se situent aux couches 3 et 4 du modèle OSI. La couche 3 du modèle OSI, la couche réseau, est utilisée presque partout dans le monde pour traiter et documenter la plage des processus qui interviennent dans tous les réseaux de données afin d'adresser et d'acheminer des messages à travers un interréseau. Le protocole IP est le protocole de la suite TCP/IP qui contient la fonctionnalité décrite à la couche 3.

La couche 4, la couche transport du modèle OSI, sert souvent à décrire des services ou des fonctions générales qui gèrent des conversations individuelles entre des hôtes source et de destination. Ces fonctions incluent l'accusé de réception, la reprise sur erreur et le séquencement. À cette couche, les protocoles TCP/IP de contrôle de transmission et UDP fournissent les fonctionnalités nécessaires.

La couche application TCP/IP inclut plusieurs protocoles qui fournissent des fonctionnalités spécifiques à plusieurs applications d'utilisateur final. Les couches 5, 6 et 7 du modèle OSI sont utilisées en tant que références pour les développeurs et les éditeurs de logiciels d'application, afin de créer des produits qui doivent accéder aux réseaux pour des communications.

Principe de l'adressage et de l'encapsulation

Le modèle OSI décrit des processus de codage, de mise en forme, de segmentation et d'encapsulation de données pour la transmission sur le réseau. Un flux de données envoyé depuis une source vers une destination peut être divisé en parties et entrelacé avec des messages transmis depuis d'autres hôtes vers d'autres destinations. À n'importe quel moment, des milliards de ces parties d'informations se déplacent sur un réseau. Il est essentiel que chaque donnée contienne les informations d'identification suffisantes afin d'arriver à bonne destination.

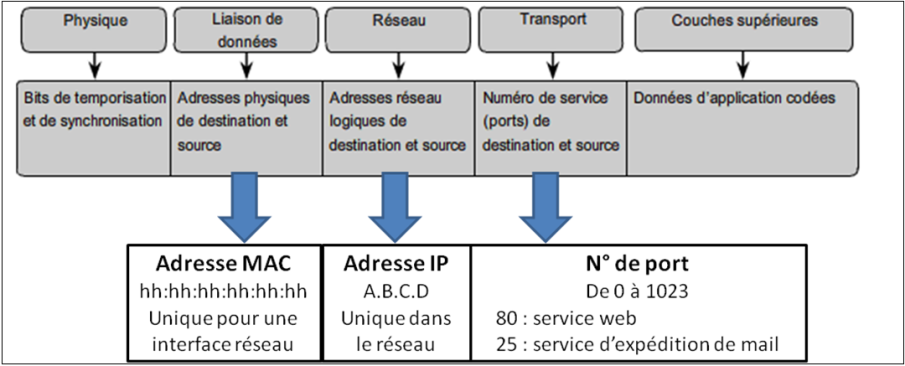

Il existe plusieurs types d'adresses qui doivent être incluses pour livrer correctement les données depuis une application source exécutée sur un hôte à l'application de destination correcte exécutée sur un autre. En utilisant le modèle OSI comme guide, nous apercevons les différents identificateurs et adresses nécessaires à chaque couche.

Principe de l'encapsulation

Exemple : Un utilisateur veut envoyer un message (mail) conformément au schéma ci-dessous.

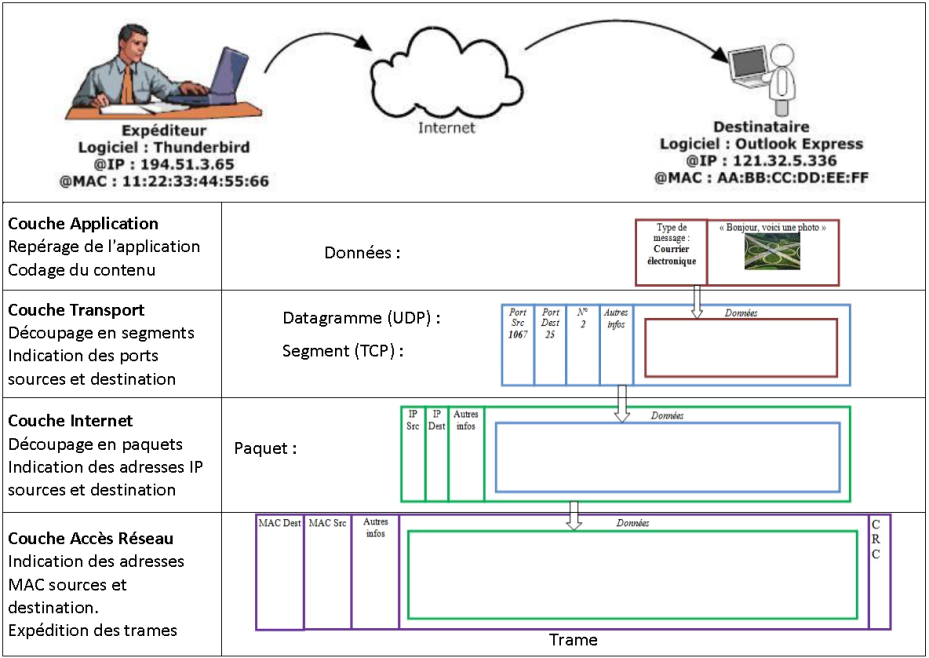

Exemple encapsulation

Aller à la partie 2 : L'adressage IPv4
